園排20個，榨螺9節

榨軸轉速：35-40轉/min

齒輪箱轉速比：15/38*15/52=1:8.78

 電機配用功率：18.5kw

三角帶型號：B型

外形尺寸：1980mm（長）x680mm（寬）x1460mm（高）

單機重量：760kg

產量：6噸/24小時

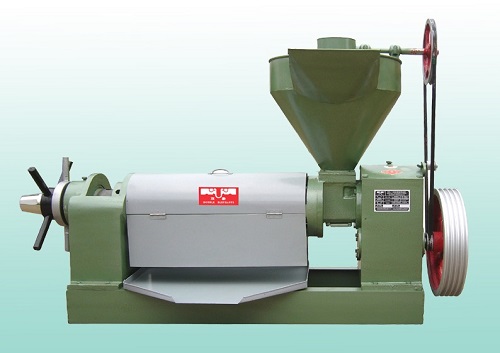

6YL型螺旋榨油機是我廠改進的榨油機產品,是目前油料加工機中較為先進的機器.它具有結構簡單,使用方便,適用性墻,出油率高,節電,噪音低等特點,本機采用了強制下料裝置，送料均速，壓榨速度快，能廣泛壓榨花生、大豆、油菜籽、芝麻、油葵、胡麻籽、山茶籽、棉花籽、花椒籽、核桃仁、桐籽、蓖麻、杏仁等多種油料作物。最適用于中、小型油料加工廠及個體專業戶使用.也可用于浸出油廠的預榨.

螺旋榨油機的優點：

出油率高--與老式設備相比，正常出油率可高出2至3個百分點，每加工百斤花生米平均可多出2-6斤，全年經濟效益十分可觀。

節能--同等產量降低電功率40%，以平均每小時節約6度電計算，日生產可節約30元電費。

省工--同等產量可節約勞動力60%，1至2人便可組織生產，日可節省勞動成效約40元。

用途廣--一機多用，可榨花生、胡麻、芝麻、菜籽、油葵、大豆等30多種油料作物。多級壓榨，一次榨凈。

油質純--真空過濾殘渣，保障油質純凈，符合衛生檢疫標準。

占地小--油坊需10-20平方米便能滿足使用。

構思新穎 機電一體

設計科學、結構合理、操作簡便、安全穩定，采用全自動化裝置，從投料到成品一次完成僅需幾分鐘。材質優良 工藝精密采用高碳鋼，經高頻淬火、耐熱處理而成，硬度高，強度大，耐磨性好，適應高溫高壓連續作業，提高了榨油機的使用壽命，使用時間可達幾十年之久。

榨膛合理 出油率高

采用多級推進漸進加壓的原理，使榨膛壓力迅速增大，使油料一次性裂變分離，再采用紅外線溫控系統，自動控制壓榨溫度和水份，使油料直接軟化激活油脂分子，壓榨穩定，一次榨盡，大大提高了出油率。

溫控炒料 自動倒出

炒料的好壞，直接影響了油品的質量和出油率，有“三分壓榨，七分炒料”的說法，可見炒料在榨油過程中的重要性，而炒料的關鍵在炒料機的質量和裝置。我公司炒料機采用齒輪傳動，各型號均安裝減振降噪音裝置，加厚鋼板和炒膛容積，可用多種加熱燃料加熱（煤、電、氣、柴火等），廣泛受熱、炒料快等設計理念，大大提高了炒料機使用壽命和炒籽質量，還裝配了油料溫度顯示儀表、倒順開關、磁選功能等先進裝置，操作簡便，自動化程度高等特點。

四季皆宜 不受限制

本榨油機不受氣候的制約，南北四季皆宜，因油盤裝置采用了加熱溫控系統，可根據環境溫度，自動調節毛油溫度，以達到快速精濾的效果，所以不受季節、氣候的影響，一年四季均可壓榨經營。

高效精濾 快速方便

采用多種精濾系統裝置，增加了濾油壓力，提高了毛油的溫度，全新的導油新技術，自動過濾，油品純正，濾油與壓榨同步進行，大大提高了濾油速度，方便實用，是廣大用戶的理想選擇。

廣泛壓榨 一機多用

不論全國各地氣候條件差異，真正實現開機即可出油的效果，本機采用了強制下料裝置，送料均速，壓榨速度快，能廣泛壓榨花生、大豆、油菜籽、芝麻、油葵、胡麻籽、山茶籽、棉籽、花椒籽、核桃仁、桐籽、蓖麻、杏仁等多種油料作物。

螺旋榨油機使用說明

1、使用前，必須仔細閱讀使用說明書，熟悉本機的性能特點和操作方法。

2、開機前，必須進行一次全面檢查，各緊固件不得松動，手柄轉動靈活，用手轉動皮帶輪，各運轉零件應正常，不得有異常響聲，隨后在減速機內加注30#機油。

3、松開鎖緊螺母，逆時針轉動調整螺桿，（調節手柄逆時針轉動，出餅間隙變窄，調節手柄順時針轉動，出餅

間隙變寬）使榨螺的錐面抵緊出餅圈的錐面，然后順時針旋出調整螺桿（旋出3—5圈），再旋緊螺母，準備開

機。

4、機器接三相四線電源，電源接通后，主軸應作逆時針旋轉，不論任何情況，機器必須有良好的接地裝置，否

則不能開機。

5、調節溫控儀（2）調到壓榨所需溫度120℃—160℃（根據油料而定）把加熱開關開到主機加熱位置，對機器

加熱升溫，這時溫控儀上的綠燈亮、紅燈熄滅，當機溫升到設定的溫度時，而紅燈亮綠燈熄，機器的溫度是自動控制并維持在設定溫度,冬天氣溫低時,把加熱開關開到主機全部加熱位置,使油盤溫度升高,便于油液留下。

6、按動主電機按鈕，（把主機開關開到正位置）主機開始運轉，旋轉方向應為逆時針旋轉。

7、新榨油機安裝后進行4—8小時磨榨，方法是用已榨干油的餅料從料斗中緩緩喂入，反復回榨，使榨膛磨光，切記開始磨榨不要將料直接倒入料斗內，而以手抓喂入為宜，以防榨螺軸卡死。如喂料過猛，榨膛內出現異常響聲或榨螺軸卡死，應立即停車，消除梗阻，或重新裝配好后再啟動磨榨，嚴禁強行拖車。

8、正常榨油時，必須保持進料均勻，切勿過多過少或斷料空轉。此時機器負荷正常，運轉平穩，響聲有節奏。

出餅順暢，低壓段基本無渣，高壓段有少量油渣，但渣在油中的比例不大于10%，榨膛內溫度可達150—200℃，出餅口出冒出青煙應通過護罩由抽煙管排出。榨出熱餅要及時攤開，不要急于打堆或裝運，否則會產生自然現象。當連續工作時間較長，機溫過高時，應采取電扇吹風等降溫措施。

9、當壓榨出的油流入濾油器上面時，按動真空泵按鈕，真空泵開始運轉，濾油器內的空氣就被抽出，濾油器桶

內形成內壓，上面的油自然地抽入濾油器，而油渣被隔離在濾布上面，待壓榨完畢，油被抽完后，開啟濾油器上的閥門，停止真空泵運轉，濾布上形成干渣，用刮刀刮去，就可把濾油器內的純正油器底部閥門放出。

10、停機。停機前先停止進料，然后投入少量餅屑，待榨膛內余料排盡，出餅口不再出餅方可停機。停機后將調整螺桿順時針旋出1—3圈，在斷開電源。

河南雙象機械有限公司主要產品有：6YL型螺旋榨油機、快速液壓榨油機、全自動榨油機等設備,配套設備有： 真空濾油機、滾筒炒鍋、自動上料機、花生剝殼機、作物破碎機等。歡迎大家咨詢訂購。

更多雙象榨油機產品知識請訪問：www.tutuyoupin.com.cn 手機：15639480959（微信同號） 電話：0394-8687956 劉經理
